用途：WNP系列喷射器是锅炉水处理系统中用于输送和稀释再生药液的设备。当阳, 阴离子交换器制水阶段结束后, 交换器内离子交换树脂已处于失效状态, 必须对离子交换树脂进行再生, 从而恢复离子交换树脂的交换性能, 通常用低浓度的酸, 碱溶液来再生阳, 阴离子交换树脂在目前,配置和输送再生溶液大都仍使用喷射器。它具有结构紧凑, 操作简便,运行安全可靠, 价格合理等优点. 喷射器是化学水处理系统中的典型设备。
|
原理：高压原水通过管道阀门进入喷射器的渐缩段, 将静压头转换成功能, 在喷咀处成为高速射流,使混合室形成微真空状态, 将高浓度的再生药液吸入混合室,并使再生药液的压力和速度发生变化, 在混合段内, 水和药液得到充分地混合,然后流经扩散段, 使再生液减低流速, 静压头升高,再通过出口管道及阀门将稀再生液送至交换器本体中。
|
|

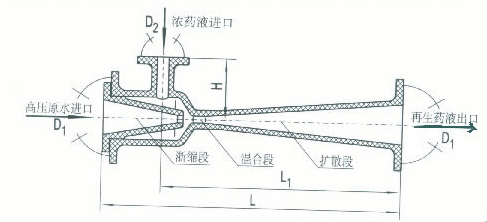

主要结构尺寸及技术参数：
|
型号
|
配离子交换器直径
|
再生液出口流量(t/h)
|
L
|
L1
|
H
|
D1
|
D2
|
|
DN(PN0.98)
|
|
WGP-1007
|
1000
|
2.88-5.12
|
322
|
222
|
100
|
40
|
25
|
|
WGP-1511
|
1500
|
7.1-11.1
|
525
|
397
|
120
|
80
|
25
|
|
WGP-2014
|
2000
|
11.4-17.5
|
527
|
406
|
150
|
80
|
40
|
|
WGP-2216
|
2200
|
15-23.6
|
521
|
405
|
151
|
80
|
40
|
|
WGP-2518
|
2500
|
19.89-25.2
|
666
|
507
|
143
|
100
|
40
|
|
WGP-3023
|
3000
|
31.1-48.77
|
690
|
514
|
150
|
100
|
50
|
|
WGP-3223
|
3000
|
31.1-48.77
|
824
|
671
|
150
|
125
|
50
|
|
WGP-3225
|
3200
|
34.83-49.43
|
857
|
665
|
162
|
125
|
50
|
|
型号
|
高压原水压力
|
再生溶液出口压力(MPa兆帕)
|
溶液进口浓度%
|
再生溶液出口浓度%
|
再生溶液出口流量(t/h)
|
|
(NaOH)
|
(HCL)
|
2.5~5.0
|
2.88~5.12
|
|
WGP-1007
|
0.196~0.392
|
0.118~0.196
|
40
|
30
|
2.5~5.0
|
7.1~11.1
|
|
WGP-1511
|
40
|
30
|
2.5~5.0
|
11.4~17.5
|
|
WGP-2014
|
40
|
30
|
2.5~5.0
|
15~23.6
|
|
WGP-2216
|
40
|
30
|
3.5~5.0
|
19.89~25.2
|
|
WGP-2518
|
40
|
30
|
2.5~5.0
|
31.1~48.77
|
|
WGP-3023
|
40
|
30
|
2.5~4.0
|
31.1~48.77
|
|
WGP-3223
|
40
|
30
|
2.5~4.0
|
34.83~49.43
|
|
四、性质特性：
| 本制品采用耐腐蚀型树脂为粘结剂,玻璃纤维为增加材料,其机械度见下表 |
|
适用温度范围℃
|
线肠系数10ˉ6/度(20)
|
抗拉强度Kgf/mm2
|
抗压强度Kgf/mm2
|
抗弯强度Kgf/mm2
|
弹性模数Kgf/mm2
|
硬度(邵氏)
|
抗冲击强度Kgcm/cm2
|
|
-40~+60
|
15~30
|
21~35
|
21~35
|
28~56
|
100~300
|
95
|
400~480
|
| 耐腐蚀性如表 |
|
介质
|
浓度%
|
温度℃
|
耐蚀性能
|
|
树脂
|
胶衣脂
|
|
HCL
|
30
|
40
|
优
|
优
|
|
30
|
70
|
优
|
优
|
|
30
|
100
|
优
|
良
|
|
NaOH
|
40
|
常温
|
优
|
优
|
|
40
|
100
|
良
|
优
|
|
使用与注意事项：
(一)使用
开启连接喷射器前后管道上的阀门,是高压原水进入喷射器,开启药液进口阀门,并调节其流量,就能使喷射器出口溶液浓度达到所需的浓度.可以改变"调节垫片"的厚度改变喷咀与混合段之间的距离,从而调整喷射器的性能.
(二)注意事项
1,安装后必须进行水压实验,保证安装质量,水压实验为高压原水的工作压力,且不大于0.588MPa(兆帕),即6KGf/cm2.
2,喷射器在使用时不需特别的维护,但应避免日光直接长期照射,雨淋及锐物撞击,损伤.
3,外部联结管道内径均不小于喷射器相应接管的公称直径，法兰垫片内径应大于法兰内孔直径. |
|
